防雷檢測的具體(ti) 流程

01測量點的選擇

測量"點"的選擇很重要，"以點代麵"可以綜合衡量所測對象的接地效果。沒有規範對測量"點"的選擇進行係統說明，但通過我們(men) 多年工作經驗總結出以下幾個(ge) 方麵：

1、對於(yu) 辦公樓、住宅樓、普通民房的測量，明敷引下線的測量點應選擇在引下線附近，暗敷引下線的測量點主要選擇在避雷帶、四角、廣告牌、衛星接收天線及突出的金屬物;

2、對於(yu) 常見獨立的煙囪、水塔、避雷針的測量，隻要選擇在引下線部位進行測量即可;

3、對於(yu) 計算機信息係統，測量點主要選擇在設備的機殼、機架、靜電地板架、金屬隔板、避雷器引下線、配電係統接地，金屬門窗等地方;

4、對於(yu) 油庫、加油站這種易燃易爆場所，接地的要求比較高，不但有防雷接地，還有許多防靜電接地，它們(men) 基本是一個(ge) 地網，測試點比較多。油庫主要有卸油棧橋、道軌、卸油泵房、油罐、管道、發油設備、罩棚、配電係統、消防係統等。

加油站主要有加油機(外殼、油***)、油罐、通氣管、靜電接地、罩棚和配電係統等。它們(men) 的許多接地線都設有斷接卡，有人認為(wei) 應將斷接卡斷開測量，但斷開測出的是地網值，測不出設備的接地情況，因此測量時不需將斷接卡斷開測量，可在斷接卡上、下端分別測試，以判斷接地效果;

5、對於(yu) 發電站、電廠、廠礦、移動通信基站測試點的選擇，應根據所測建築物(構築物)的特點結合信息機房、獨立建築物、辦公樓房、易燃易爆場所測量點的選擇方法進行;總之，選擇點要突出重點，照顧全麵，既不能到處測試，也不能隨便減少檢測點，盡量要科學、合理。

02接地電阻的測量

接地電阻的測量，不是指接地極的接地電阻測量，而是指接地裝置(接地極及埋在地中的接地線)的接地電阻測量。它還包括對接閃器、引下線的測量。通過接地電阻值判斷建築物(構築物)上的接閃器在遭受雷擊時，能否順利將雷電流瀉放，從(cong) 而保護建築物(構築物)不受雷擊損壞。

1.目測

在防雷接地電阻測量中，目測是重要的環節，如：接閃器的高度、規格、鏽蝕程度、連接情況等都要目測來完成。

1).在對辦公樓、住宅樓、普通民房、廠礦、煙囪、水塔、獨立避雷針等建築物檢測時，目測主要包括以下內(nei) 容：有無接閃器，接閃器的材料、規格、高度、鏽蝕程度、等電位連接情況、保護範圍、有無斷裂、倒伏，有無纏繞其他線路等;

引下線的材料、規格、鏽蝕程度、有無斷裂等。對較高而又不易攀登的獨立建築物(構築物)，如：煙囪、水塔、獨立避雷針等，要用望遠鏡進行目測。

2).在對於(yu) 油庫、加油站進行檢測時，目測除了上麵內(nei) 容外，還包括輸油管道和油罐法蘭(lan) 的跨接情況，電源、信息係統SPD的安裝情況等。

3).在對於(yu) 計算機信息係統、移動通信基站檢測時，目測包括機房的屏蔽、匯流排的材料和規格、等電位連接線的材料和規格、電源和信號、網絡線路上SPD的型號、雷電通流量的搭配情況、引下線的材料和規格以及外部防雷環境情況等。

4).對於(yu) 發電站、電廠、廠礦的目測應結合實際情況，對照以上項目靈活運用。

2.用儀(yi) 器測量

用接地電阻儀(yi) 進行電阻測量，是防雷接地電阻測量中不可缺少的環節。具體(ti) 做法是：

1) 自校：接地電阻測試儀(yi) 有兩(liang) 類：數字式和模擬指針式。指針式使用前應進行自校，檢查機械零位和電氣零位及靈敏檢查。模擬指針式接地電阻儀(yi) 使用時要水平放在地上。

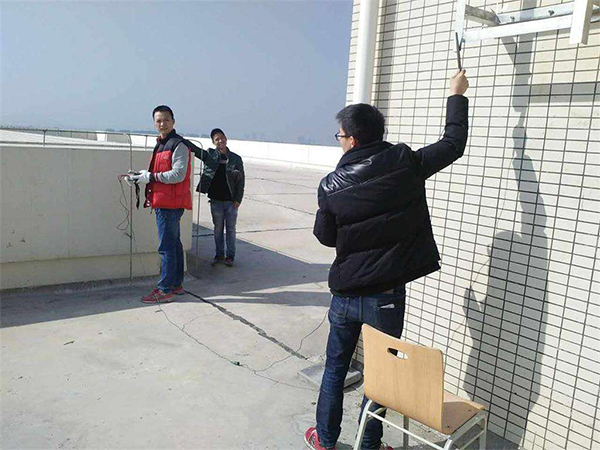

2)如果接地電阻測試儀(yi) 離測試點大於(yu) 5m，則儀(yi) 器的測試點的導線電阻要測量，導線一端連在測試點上，另一端連到接地電阻測試儀(yi) 的E端子上。

3)和探棒連接的導線通常一根為(wei) 20m，另一根為(wei) 40m。電壓探棒離測試點20m,電流探棒離測試點40m，電流探棒和電壓可在一直線上，也可呈三角形布置，測得的接地電阻數據減去測試線的電阻，即為(wei) 接地電阻的實際值。測出的值為(wei) 工頻電阻。

4)探棒要遠離幹擾源。而己投入使用的接地網，不能用普通的ZC29或4102等接地電阻測試儀(yi) 測量接地電阻，此時應用可帶電測量的接地電阻測試儀(yi) ，或者用大電流注入，並用高阻電壓表測量才有效。

至於(yu) 其他防雷裝置接地電阻的測量，方法大同小異。由於(yu) 土壤電阻率的不同測出的結果也有差別，因此探棒的位置要作變動，多選擇幾次電壓、電流接地點，綜合幾次(三次以上)的平均值較為(wei) 準確。在對油庫、加油站進行檢測時，應在其停止加、注油時進行，油***用萬(wan) 用表測量是否與(yu) 加油機外殼導通良好。

03填寫(xie) 檢測報告

認真填寫(xie) 檢測報告：內(nei) 容應有被測單位名稱、單位地址、聯係電話、被測對象名稱、測試儀(yi) 器型號、編號、檢定有效期限、測量結果等，檢測人員和負責人要簽字蓋章。報告一式兩(liang) 份，一份存檔，一份給被檢測單位。對符合要求的發放檢測證，發現問題的提出整改意見。
